（02系列）雙排球式回轉支承——內齒式

結構特點、性能、適用范圍

雙排球式回轉支承具有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時滾道須特殊設計。雙排球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。

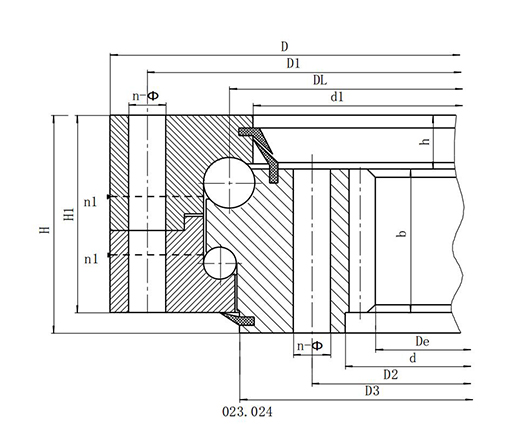

序號	內齒式 DL mm	外型尺寸			安裝尺寸				結構尺寸			齒輪參數					齒輪圓周力		參考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	正火 Z 104N	調質 T 104N
1	023.25.500	616	384	106	580	420	20	18	4	96	26	60	0.5	5	257	72	3.7	5.2	100
	024.25.500													6	350.4	59	4.5	6.2
2	023.25.560	676	444	106	640	480	20	18	4	96	26	60	0.5	5	417	84	3.7	5.2	115
	024.25.560													6	410.4	69	4.5	6.2
3	023.25.630	746	514	106	710	550	24	18	4	96	26	60	0.5	6	482.4	81	4.5	6.2	130
	024.25.630													8	475.2	60	6	8.3
4	023.25.710	826	594	106	790	630	24	18	4	96	26	60	0.5	6	560.4	94	4.5	6.2	140
	024.25.710													8	555.2	70	6	8.3
5	023.30.800	942	658	124	898	702	30	22	6	114	29	80	0.5	8	619.2	78	8	11.1	200
	024.30.800													10	614	62	10	14
6	023.30.900	1042	758	124	998	802	30	22	6	114	29	80	0.5	8	715.2	90	8	11.1	250
	024.30.900													10	714	72	10	14
7	023.30.1000	1142	858	124	1098	902	36	22	6	114	29	80	0.5	10	814	82	10	14	300
	024.30.1000													12	796.8	67	12	16.7
8	023.30.1120	1262	978	124	1218	1022	36	22	6	114	29	80	0.5	10	924	93	10	14	340
	024.30.1120													12	916.8	77	12	16.7
9	023.40.1250	1426	1074	160	1374	1126	40	26	5	150	39	90	0.5	12	1012.8	85	13.5	18.8	580
	024.40.1250													14	1013.6	73	15.8	21.9
10	023.40.1400	1576	1224	160	1524	1272	40	26	5	150	39	90	0.5	12	1156.8	97	13.5	18.8	650
	024.40.1400													14	1153.6	83	15.8	21.9
11	023.40.1600	1776	1424	160	1724	1476	45	26	5	150	39	90	0.5	14	1349.6	97	15.8	21.9	750
	024.40.1600													16	1350.4	85	18.1	25
12	023.40.1800	1976	1624	160	1924	1676	45	26	5	150	39	90	0.5	14	1545.6	111	15.8	21.9	820
	024.40.1800													16	1542.4	97	18.1	25
13	023.50.2000	2215	1785	190	2149	1851	48	33	8	178	47	120	0.5	16	1702.4	107	24.1	33.3	1150
	024.50.2000													18	1699.2	95	27.1	37.5
14	023.50.2240	2455	2025	190	2389	2091	48	33	8	178	47	120	0.5	16	1942.4	122	24.1	33.3	1500
	024.50.2240													18	1933.2	108	27.1	37.5
15	023.50.2500	2715	2285	190	2649	2351	56	33	8	178	47	120	0.5	18	2203.2	123	27.1	37.5	1700
	024.50.2500													20	2188	110	30.1	41.8
16	023.50.2800	3015	2585	190	2949	2651	56	33	8	178	47	120	0.5	18	2491.2	139	27.1	37.5	1900
	024.50.2800													20	2488	125	30.1	41.8
17	023.60.3150	3428	2872	226	3338	2962	56	45	8	214	56	150	0.5	20	2768	139	37.7	52.2	3300
	024.60.3150													22	2758.8	126	41.5	57.4
18	023.60.3550	3828	3272	226	3738	3362	56	45	8	214	56	150	0.5	20	3168	159	37.7	52.2	3700
	024.60.3550													22	3176.8	145	41.5	57.4
19	023.60.4000	4278	3722	226	4188	3812	60	45	10	214	56	150	0.5	22	3616.8	165	41.5	57.4	4200
	024.60.4000													25	3610	145	47.1	65.2
20	023.60.4500	4778	4222	226	4688	4312	60	45	10	214	56	150	0.5	22	4122.8	188	41.5	57.4	4700
	024.60.4500													25	4110	165	47.1	65.2

注：

1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JBT7940.2

2、安裝孔n-dn1、n-dn2可改用螺孔；齒寬b可改為H-h。

3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。

4、內齒修頂系數0.2。
