（13系列）三排滾柱式回轉支承——無齒式

結構特點、性能、適用范圍

三排滾柱式回轉支承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大，結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機、船用起重機、港口起重機、鋼水運轉臺及大噸位汽車起重機等機械上。

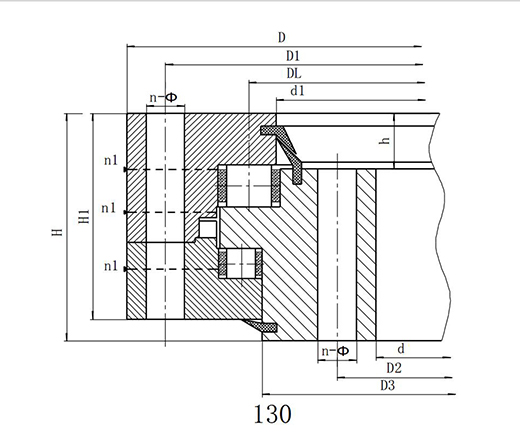

序號	無齒式 DL mm	外型尺寸			安裝尺寸						結構尺寸			參考重量 kg
序號	無齒式 DL mm	D mm	d mm	H mm	D1 mm	D2 mm	n	? mm	dm mm	L mm	n1 mm	H1 mm	h mm	參考重量 kg
1	130.25.500	634	366	148	598	402	24	18	M16	32	4	10	32	224
2	130.25.560	694	426	148	658	462	24	18	M16	32	4	10	32	240
3	130.25.630	764	496	148	728	532	28	18	M16	32	4	10	32	270
4	130.25.710	844	576	148	808	612	28	18	M16	32	4	10	32	300
5	130.32.800	964	636	182	920	680	36	22	M20	40	4	10	40	500
6	130.32.900	1064	736	182	1020	780	36	22	M20	40	4	10	40	600
7	130.32.1000	1164	836	182	1120	880	40	22	M20	40	5	10	40	680
8	130.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	10	40	820
9	130.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	1200
10	130.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	1300
11	130.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	1520
12	130.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	1750
13	130.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	2400
14	130.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	2700
15	130.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	3000
16	130.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	3400
17	130.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	5000

注：
1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2
2、安裝孔n-dn1、n-dn2可改用螺孔；齒寬b可改為H-h。
