（01系列）單排四點接觸球式回轉支承——外齒式

結構特點、性能、適用范圍

單排四點接觸球式回轉支承由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩?；剞D(zhuǎn)式輸送機、焊接操作機、中小型起重機和挖掘機等工程機械均可選用。

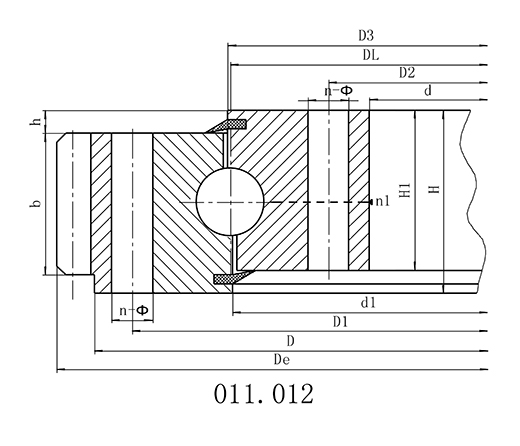

序號	外齒式 DL mm	外型尺寸			安裝尺寸						結構尺寸					齒輪參數					齒輪圓周力		參考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	dm mm	L mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	b mm	x	M mm	De mm	z	正火Z 104N	調質 T 104N
1	011.20.200	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	40	0	3	300	98			20
2	011.20.224	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	40	0	3	321	105			22
3	011.20.250	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	40	0	4	352	86			24
4	011.20.280	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	40	0	4	384	94			27
5	011.25.315	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	2.9	4.4	40
6	011.25.355	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	2.9	4.4	45
7	011.25.400	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	3.5	5.3	55
8	011.25.450	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	3.5	5.3	63
9	011.30.500	602	398	80	566	434	20	18	M16	32	4	501	498	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.30.500																	6	628.8	102	4.5	6.2
9Y	011.25.500	602	398	80	566	434	20	18	M16	32	4	501	499	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.25.500																	6	628.8	102	4.5	6.2
10	011.30.560	662	458	80	626	494	20	18	M16	32	4	561	558	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.30.560																	6	688.8	112	4.5	6.2
10Y	011.25.560	662	458	80	626	494	20	18	M16	32	4	561	559	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.25. 560																	6	688.8	112	4.5	6.2
11	011.30.630	732	528	80	696	564	24	18	M16	32	4	631	628	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012.30.630																	8	774.4	94	6	8.3
11Y	011.25.630	732	528	80	696	564	24	18	M16	32	4	631	629	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012.25.630																	8	774.4	94	6	8.2
12	011.30.710	812	608	80	776	644	24	18	M16	32	4	711	708	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012.30.710																	8	854.4	104	6	8.3
12Y	011.25.710	812	608	80	776	644	24	18	M16	32	4	711	709	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012.25.710																	8	854.4	104	6	8.9
13	011.40.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.40.800																	10	968	94	10	14
13Y	011.30.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.30.800																	10	968	94	10	14.1
14	011.40.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	1062.4	130	8	11.1	240
	012.40.900																	10	1068	104	10	14
14Y	011.30.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	1062.4	130	8	11.1	240
	012.30.900																	10	1068	104	10	14
15	011.40.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	1188	116	10	14	270
	012.40.1000																	12	1185.6	96	12	16.7
15Y	011.30.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	1188	116	10	14	270
	012.30.1000																	12	1185.6	96	12	16.7
16	011.40.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	1298	127	10	14	300
	012.40.1120																	12	1305.6	106	12	16.7
16Y	011.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	1298	127	10	14	300
	012.30.1120																	12	1305.6	106	12	16.7
17	011.45.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1252	1248	100	10	90	0.5	12	1449.6	118	13.5	18.8	420
	012.45.1250																	14	1453.2	101	15.8	21.9
17Y	011.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1251	1248	100	10	90	0.5	12	1449.6	118	13.5	18.8	420
	012.35.1250																	14	1453.2	101	15.8	21.9
18	011.45.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1402	1398	100	10	90	0.5	12	1605.6	131	13.5	18.8	480
	012.45.1400																	14	1607.2	112	15.5	21.9
18Y	011.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1401	1398	100	10	90	0.5	12	1605.6	131	13.5	18.8	480
	012.35.1400																	14	1607.2	112	15.8	21.9
19	011.45.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1602	1598	100	10	90	0.5	14	1817.2	127	15.8	21.9	550
	012.45.1600																	16	1820.8	111	18.1	25
19Y	011.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1601	1598	100	10	90	0.5	14	1817.2	127	15.8	21.9	550
	012.35.1600																	16	1820.8	111	18.1	25
20	011.45.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1802	1798	100	10	90	0.5	14	2013.2	141	15.8	21.9	610
	012.45.1800																	16	2012.8	123	18.1	25
20Y	011.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1801	1798	100	10	90	0.5	14	2013.2	141	15.8	21.9	610
	012.35.1800																	16	2012.8	123	18.1	25
21	011.60.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2002	1998	132	12	120	0.5	16	2268.8	139	24.1	33.3	1100
	012.60.2000																	18	2264.4	123	27.1	37.5
21Y	011.40.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2001	1998	132	12	120	0.5	16	2268.8	139	24.1	33.3	1100
	012.40.2000																	18	2264.4	123	27.1	37.5
22	011.60.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2242	2238	132	12	120	0.5	16	2492.8	153	24.1	33.3	1250
	012.60.2240																	18	2498.4	136	27.1	37.5
22Y	011.40.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2241	2238	132	12	120	0.5	16	2492.8	153	24.1	33.3	1250
	012.40.2240																	18	2498.4	136	27.1	37.5
23	011.60.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2502	2498	132	12	120	0.5	18	2768.4	151	27.1	37.5	1400
	012.60.2500																	20	2776	136	30.1	41.8
23Y	011.40.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2501	2498	132	12	120	0.5	18	2768.4	151	27.1	37.5	1400
	012.40.2500																	20	2776	136	30.1	41.8
24	011.60.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	3074.4	168	27.1	37.5	1600
	012.60.2800																	20	3076	151	30.1	41.8
24Y	011.40.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	3074.4	168	27.1	37.5	1600
	012.40.2800																	20	3076	151	30.1	41.8
25	011.75.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	3476	171	37.7	52.2	2800
	012.75.3150																	22	3471.6	155	41.5	57.4
25Y	011.50.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	3476	171	37.7	52.2	2800
	012.50.3150																	22	3471.6	155	41.5	57.4

注：

1、n1為潤滑油孔數，均布：油杯M10×1 JB/T7940.1-JB/T7940.2

2、安裝孔n-dn1、n-dn2可改用螺孔；齒寬b可改為H-h。

3、表內齒輪圓周力為最大圓周力，額定圓周力取其1/2。

4、外齒修頂系數為0.1。
